Retrocoception de pièces existantes pour fabrication
Cliquez sur les images pour les agrandir ou accéder à la rubrique (certaines ne sont encore accessibles, car en construction).
Numérisation des pièces

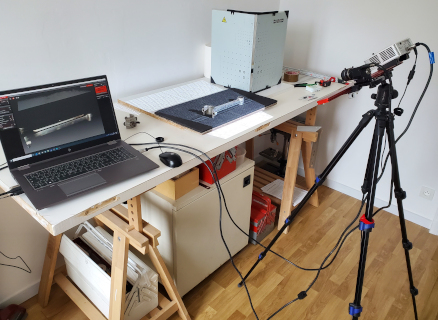

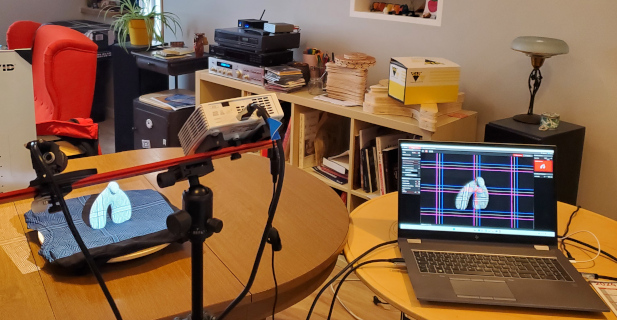

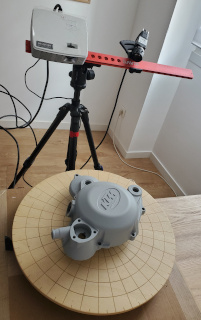

Utilisation d'un scanner 3D pour la numérisation de pièces

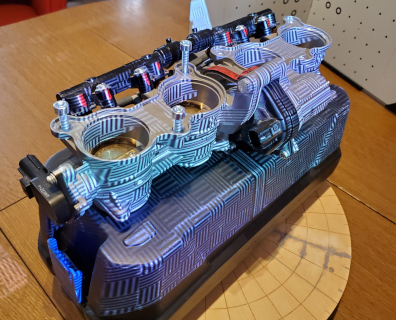

Numérisation en cours
Numérisation en cours
Numérisation en préparation
Nettoyage et mise en référence des nuages de points pour la reconstruction des modèles
La numérisation de la pièce génère, en fonction du point de vue du scanner, plusieurs nuages de points qu'il faut traiter et combiner entre eux (référencer) afin d'obtenir un modèle de la pièce utilisable comme base à la retroconception

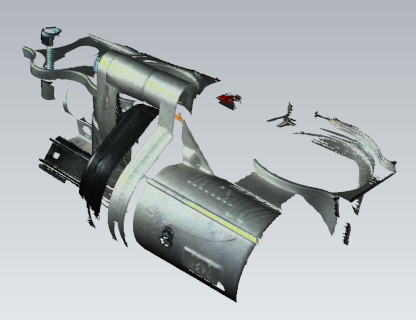

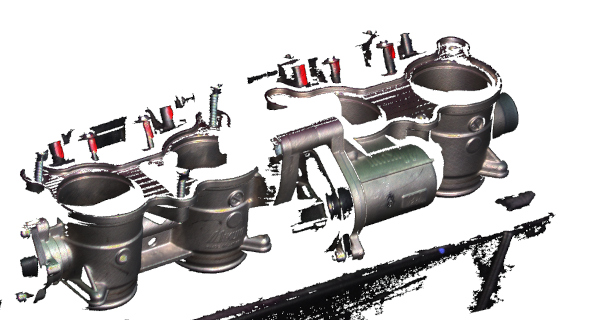

Un nuage de points issu de la numérisation

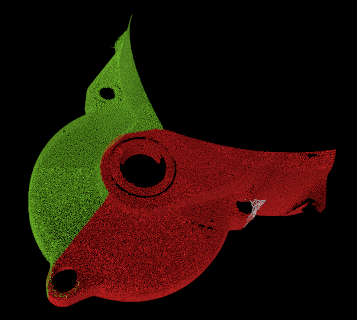

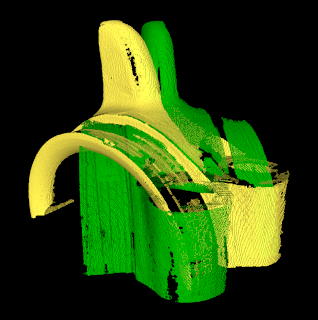

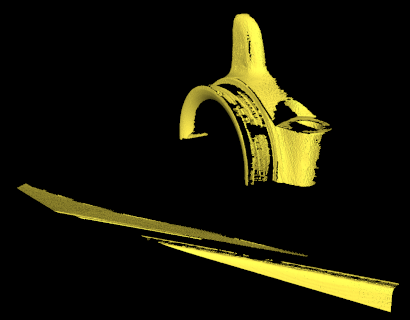

Deux nuages de points nettoyés, à référencer

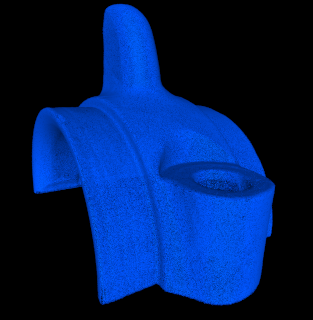

98 nuages nettoyés et référencés
Génération de maillages à partir des nuages de points
Il est souvent plus pratique, pour les travaux de rétroconception, de disposer d'un maillage que d'un nuage de points, car il permet de différencier les surfaces, volumes,...
En fonction de la qualité du nuage de point et des besoins pour la rétroconception, différents algorithmes et méthodes peuvent être utilisés afin de générer le maillage, et produisent des résultats différents.

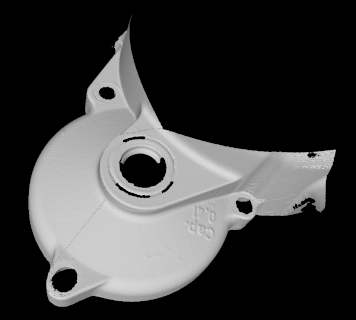

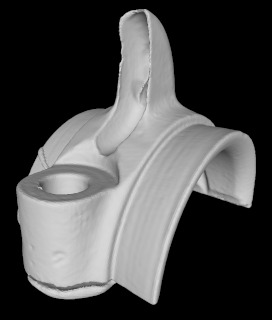

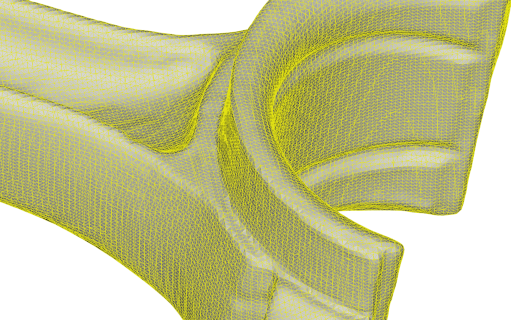

Maillage généré à partir d'un nuage de points

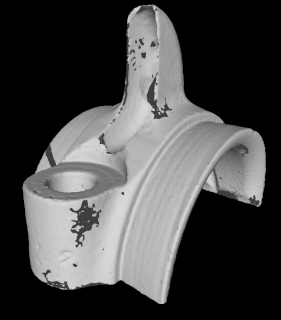

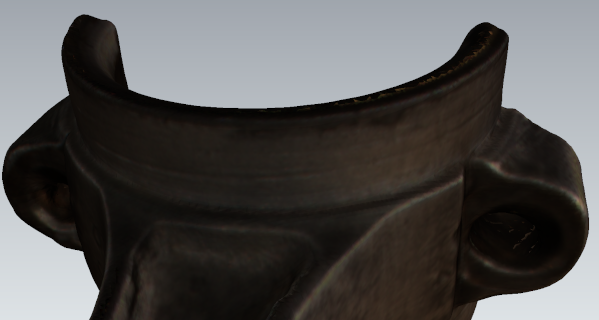

Maillage généré à partir d'un nuage de points
Maillage généré à partir d'un nuage de points
Utilisation des modèles pour la retroconception
Les modèles issus de la numérisation peuvent être utilisés de différentes manières pour reconcevoir une pièce: les nuages de points et/ou maillages peuvent être utilisés directement afin de reconstruire des surfaces et volumes, ou comme calques servant à dessiner et paramétrer les modèles 3D

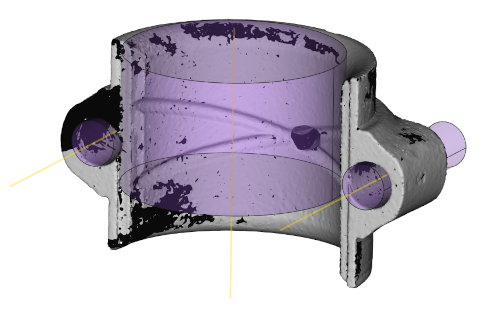

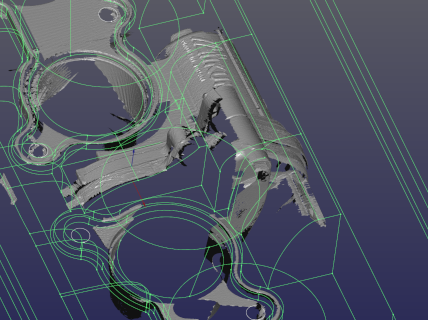

Utilisation du modèle numérisé comme un calque

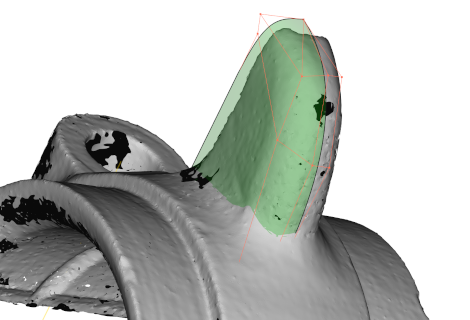

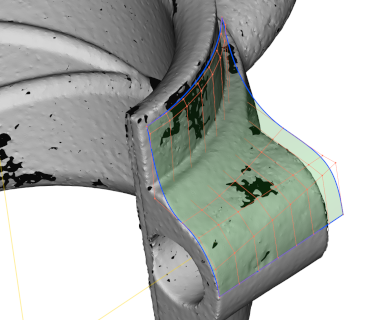

Des surfaces parametrées peuvent être comparées au modèle numérique et ajustées. Des encombrements et clashs peuvent être analysés.

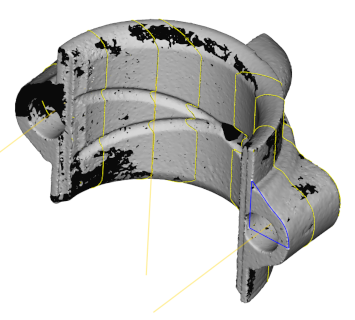

Utilisation du modèle numérisé pour générer des éléments de construction
Des éléments issus du modèle numérisé peuvent servir de bases à la construction de surfaces parametrées.

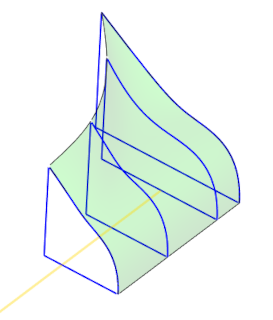

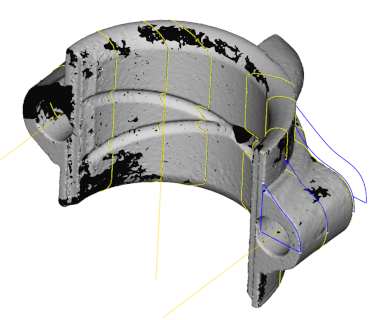

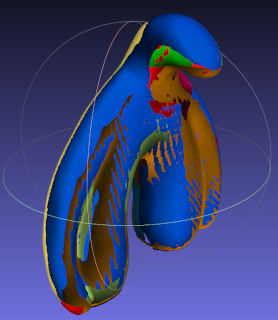

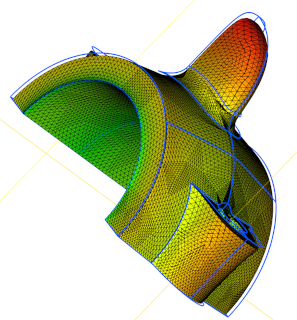

Par exemple, des sections réalisées dans le maillage (en jaune) peuvent servir de supports (en bleu) à la génération de surfaces (en vert).
Utilisation du modèle pour la reconstruction directe de maillage (pour impression 3D par exemple).

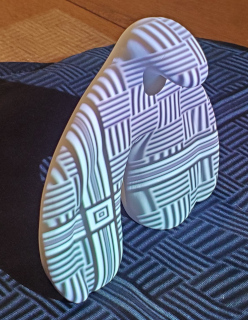

Pièce originale en cours de numérisation

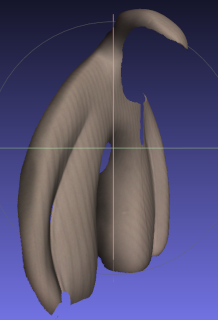

Nuage de point issu de la numérisation
Différents nuages de points référencés

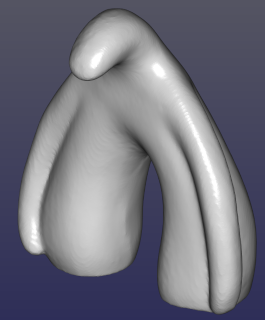

Modèle 3D issu de la numérisation et reconstruction

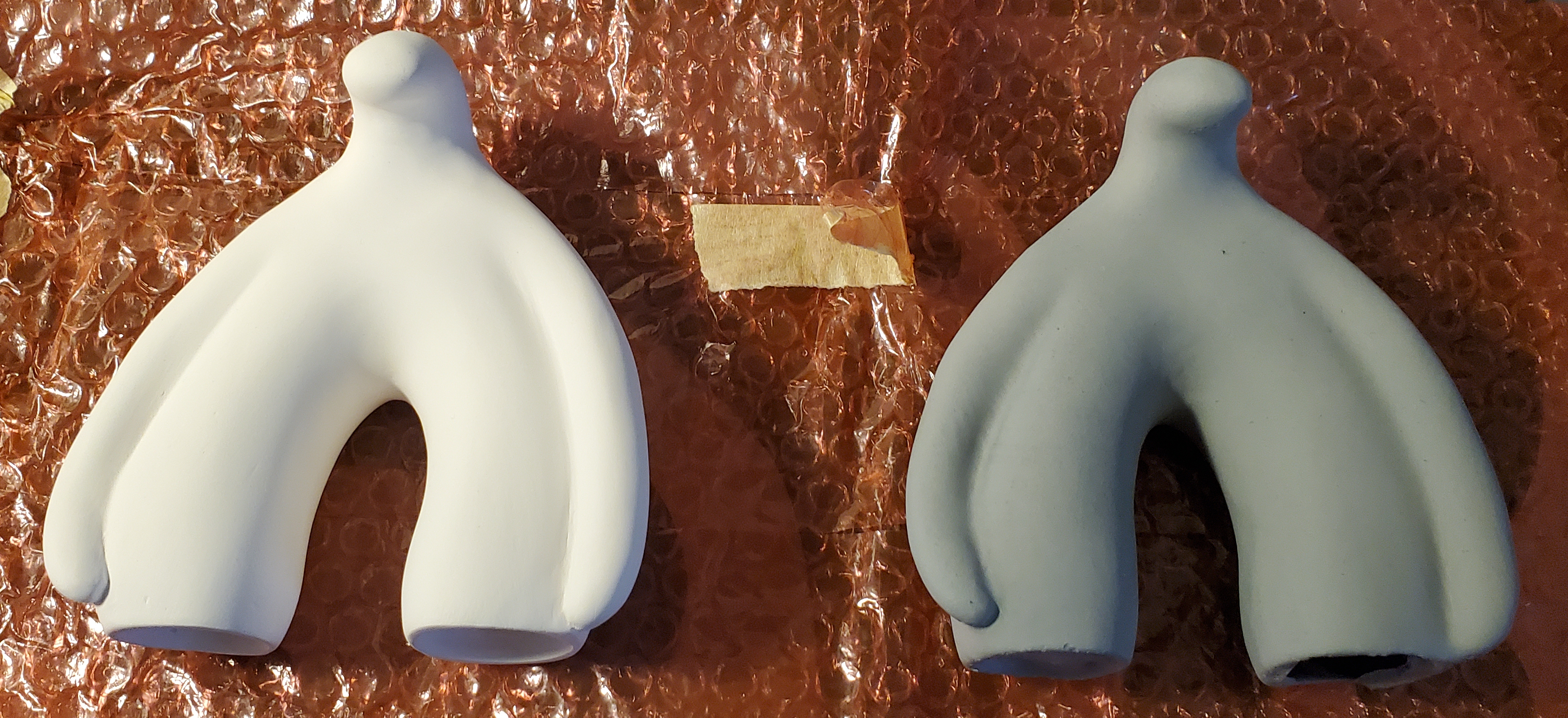

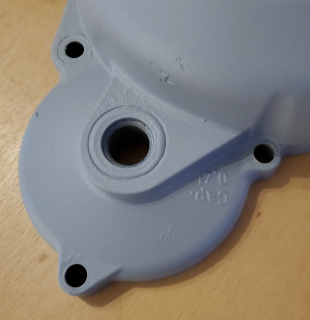

Pièces originale et imprimée à partir du modèle 3D

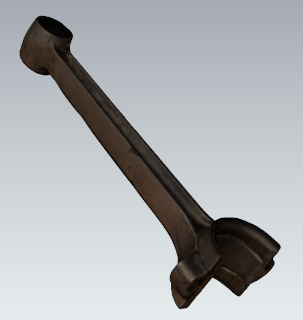

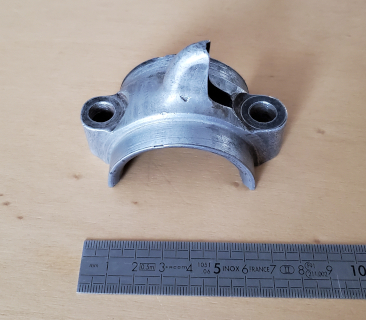

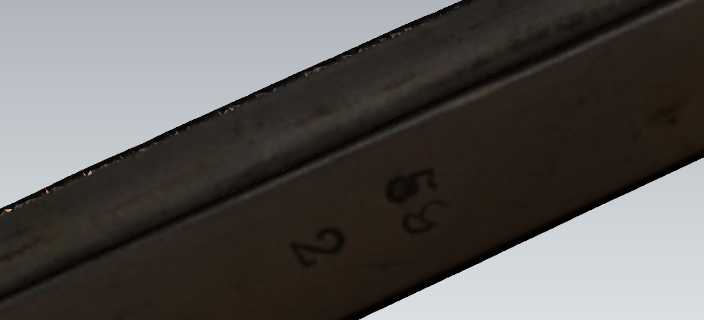

Exemple de retroconception et fabrication d'un chapeau de bielle en aluminium
Cliquez sur les images pour les accéder à la page.

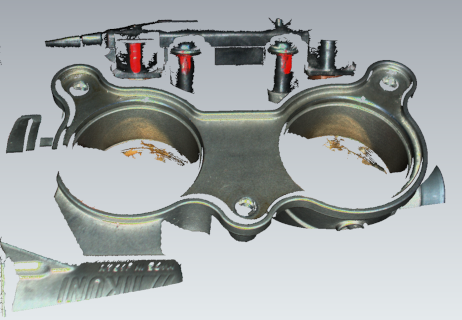

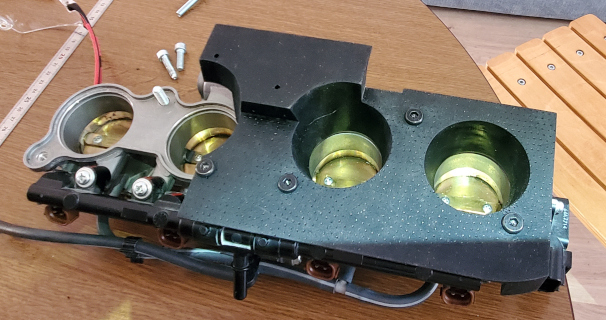

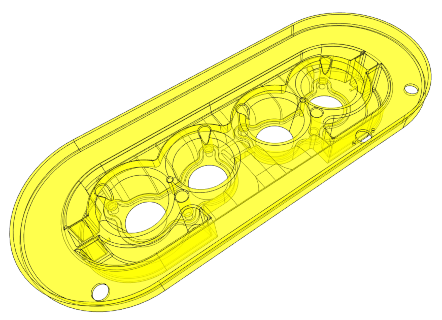

Exemple de conception d'un système d'admission variable sur une rampe existante
Cliquez sur les images pour les accéder à la page.
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
