Retrocoception et fabrication d'un chapeau de bielle en aluminium
Cliquez sur les images pour les agrandir ou accéder à la rubrique (certaines ne sont encore accessibles, car en construction).

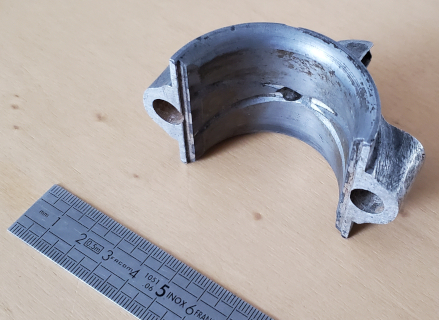

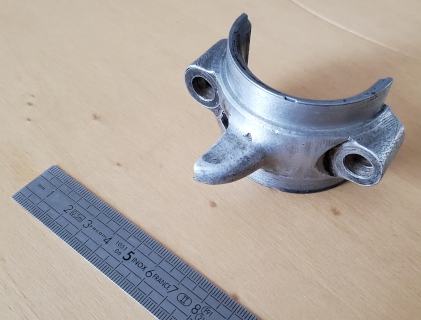

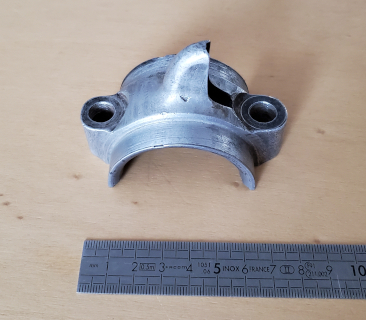

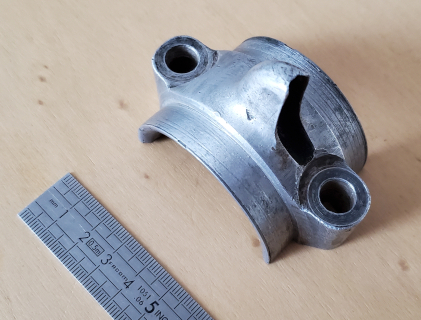

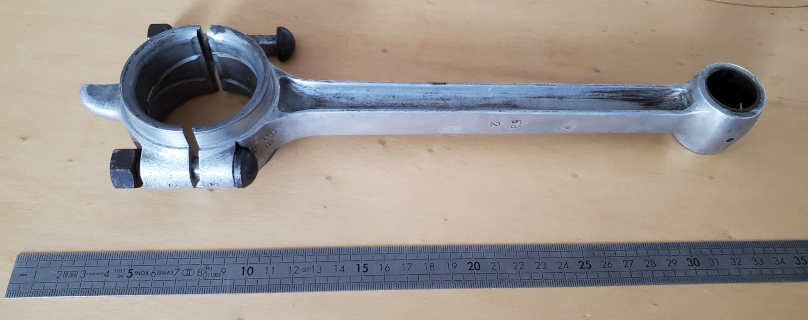

La pièce originale
Numérisation de la pièce
La numérisation de la pièce génère, en fonction du point de vue du scanner, plusieurs nuages de points qu'il faut traiter et combiner entre eux (référencer) afin d'obtenir un modèle de la pièce utilisable comme base à la retroconception
Scan de la pièce

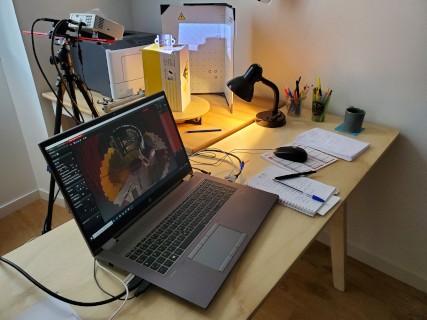

Numérisation de la pièce en cours

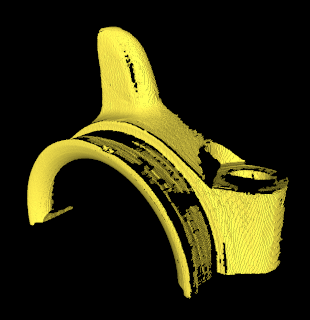

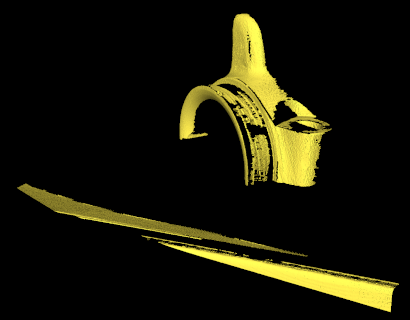

Un nuage de point issu d'une acquisition

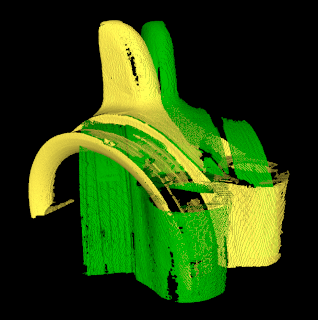

Nuages de points issus d'acquisitions différentes
Nettoyage, référencement et création d'un maillage
Un nuage de point nettoyé

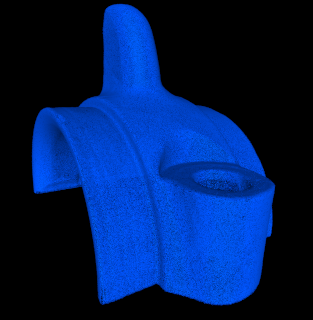

Nuage issu de 92 acquisitions nettoyées et référencées

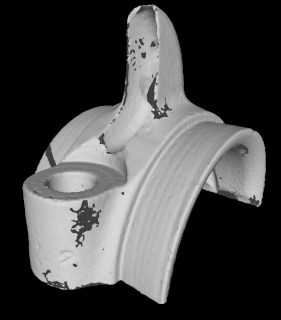

Maillage généré à partir du nuage de points
Retroconception du chapeau en vue de sa fabrication
Les modèles issus de la numérisation peuvent être utilisés de différentes manières pour reconcevoir une pièce: les nuages de points peuvent être utilisés directement afin de reconstruire des surfaces et volumes, ou comme calques servant à dessiner et paramétrer les modèles 3D
Création de géométries de référence et balancement du modèle numérisé
Création des éléments géométriques qui serviront de base à la conception du nouveau modèle. Leur dimensionnement et positionnement est issu de mesures réalisées sur la pièce originale

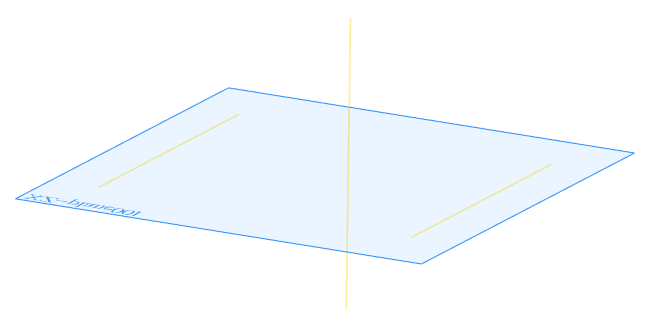

Axes et plan de référence de la pièce

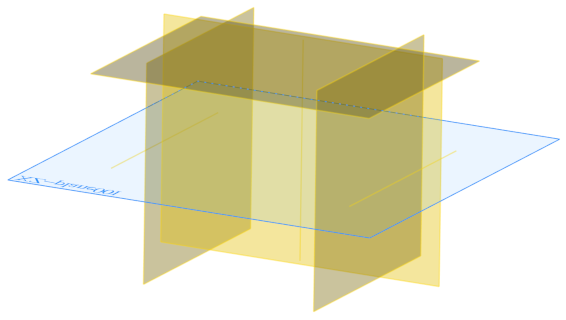

Plans de constructions additionnels

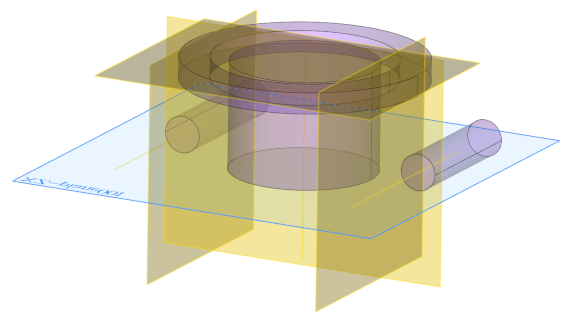

Solides de référence pour le balancement

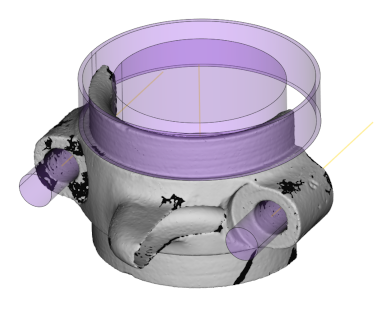

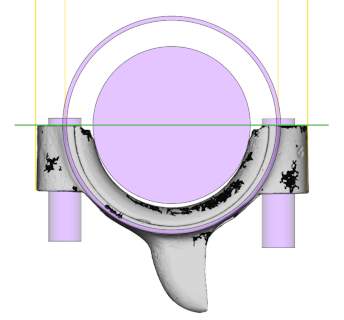

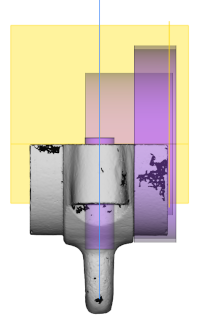

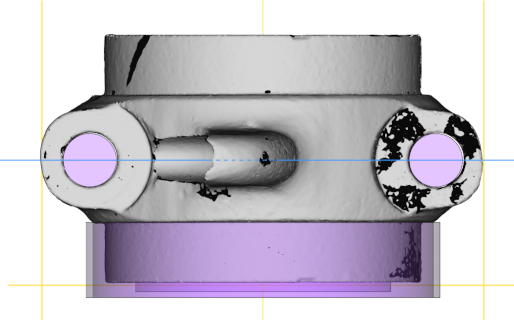

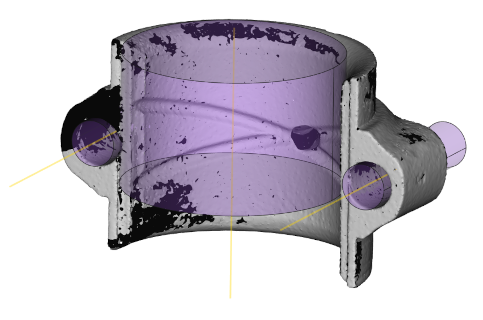

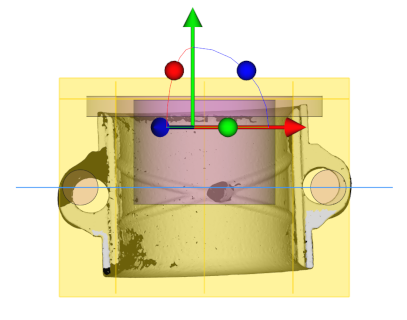

Utilisation des géométries de référence pour placer correctement le modèle numérisé dans l'espace de conception (balancement)
Définition des surfaces complexes

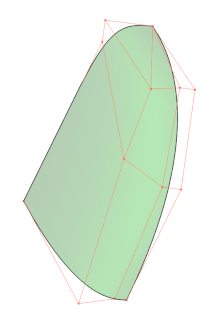

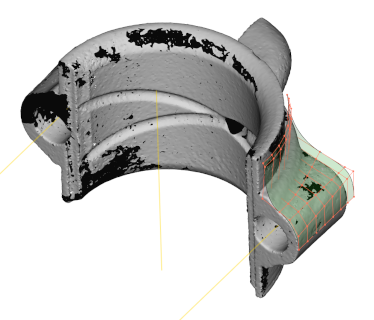

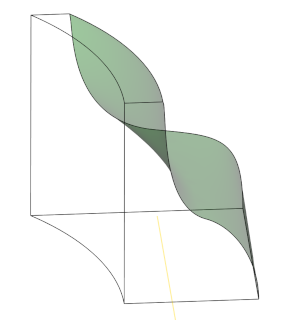

Surface paramétrée

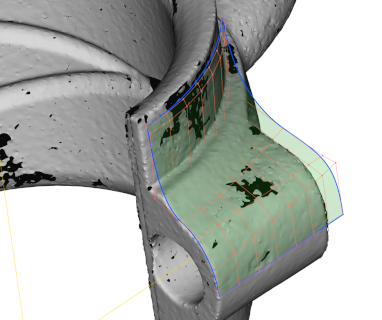

Comparaison avec le modèle numérisé
Solide issu de la surface
Surface paramétrée

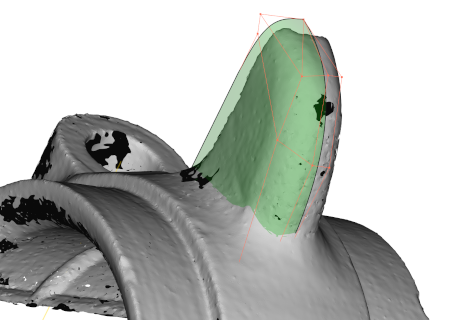

Comparaison avec le modèle numérisé

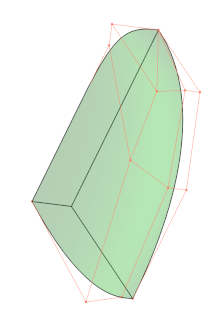

Solide issu de la surface
Création du solide

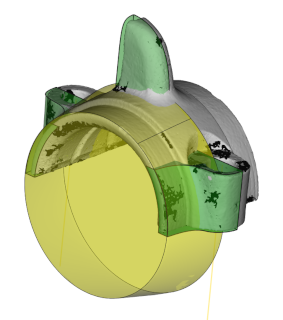

Solides de base

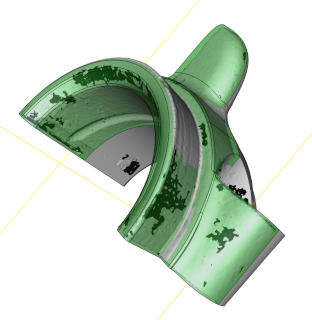

Modèles de la pièce numérisé et reconstruit
Modèle de la pièce reconstruit
Simulation pour la fonderie

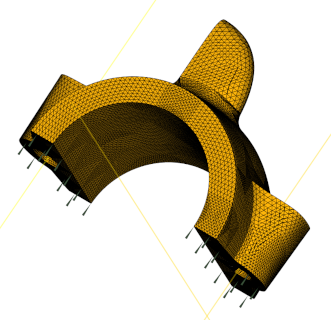

Maillage réalisé à partir du modèle reconstruit

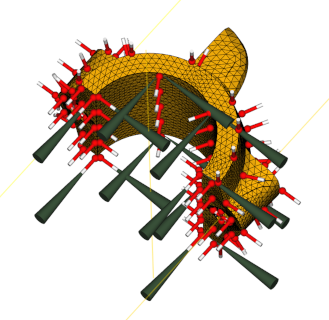

Représentation des contraintes appliquées à la pièce

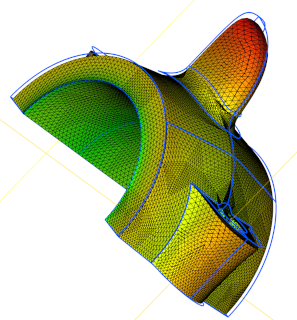

Simulation de la forme après refroidissement
Impression d'un master pour la fabrication du moule

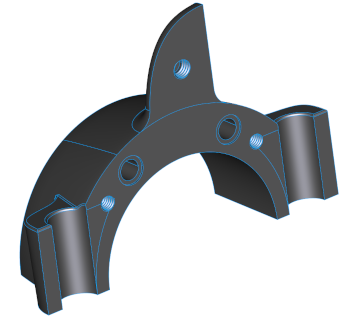

Modèle 3D de master

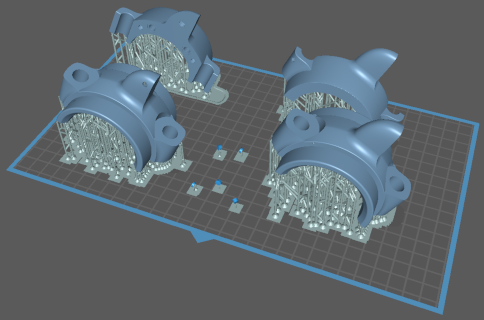

Préparation de l'impression

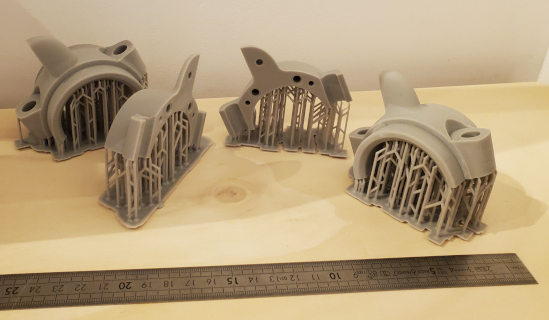

Pièces avec leur supports

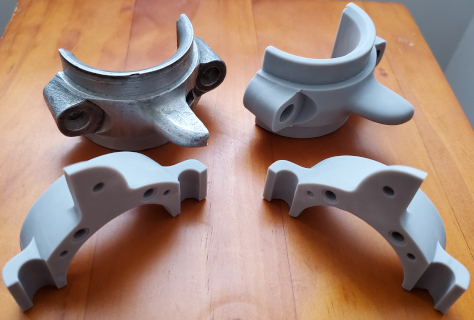

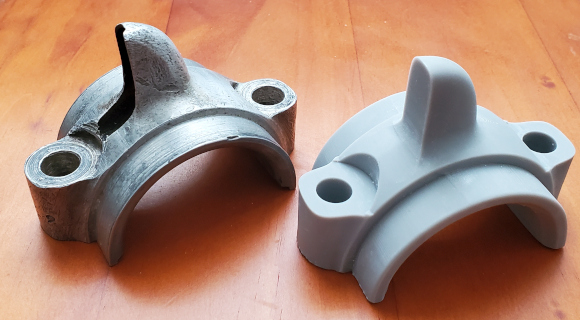

Pièces nettoyées et originale

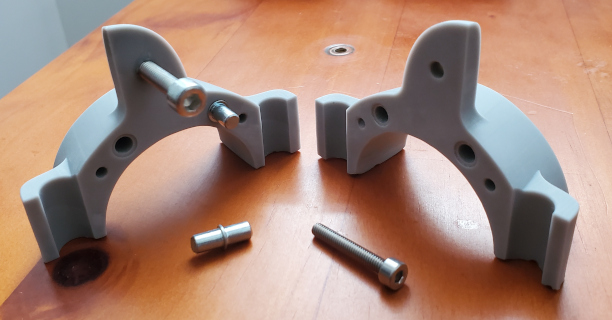

Masters pour la fonderie

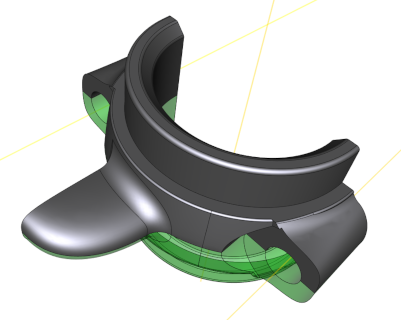

Modèle de la pièce finale et originale
Fabrication du moule
à venir
à venir
à venir
Fonderie
à venir
à venir
à venir
Usinage
à venir
à venir
à venir
Numérisation de la pièce obtenue et comparaison avec l'originale
Comparaison du modèle imprimé en 3D à la pièce originale
Comparaison du brut de fonderie à la pièce originale
Comparaison de la pièce finie à la pièce originale
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
