Un process de conception et fabrication d'un moule en plâtre

Quelques illustrations sur une (parmi beaucoup d'autres) manière de fabriquer un moule en plâtre à partir de la conception d'une pièce à mouler.

Modélisation de la forme

La forme à mouler est modélisée en 3D.

Mon image de test

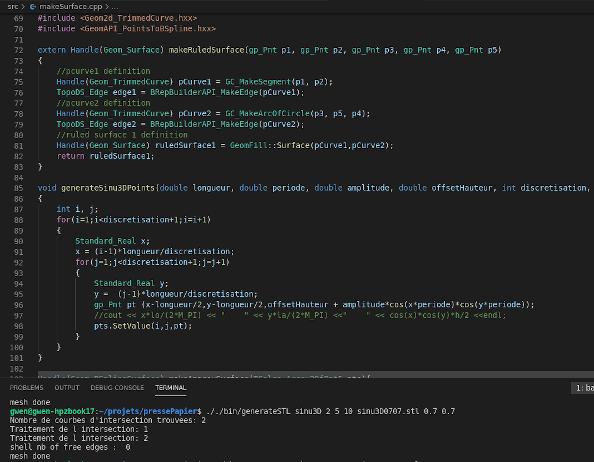

Du code définissant des éléments géométriques
Mon image de test

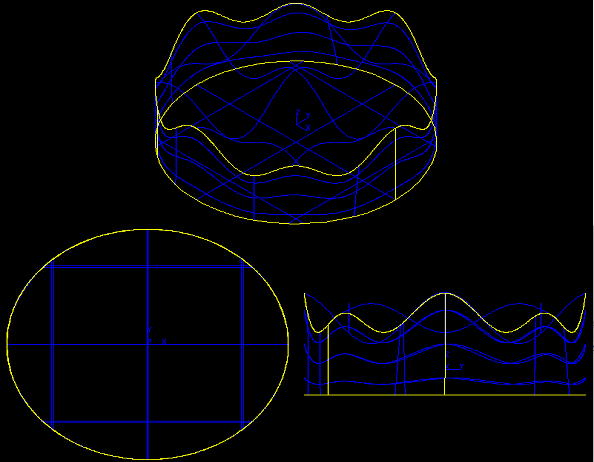

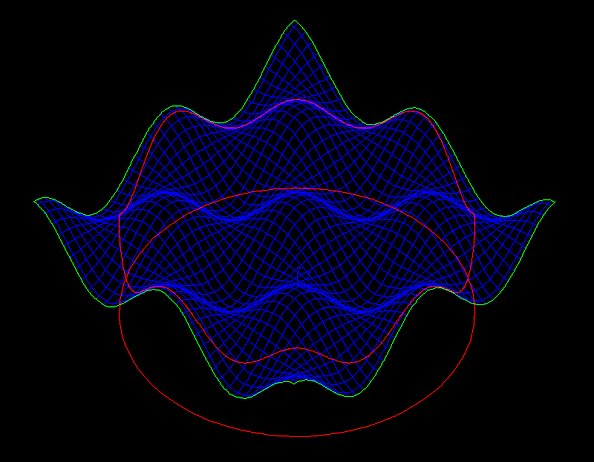

Des éléments géométriques de constructrion
Mon image de test
Le solide construit à partir de ces éléments

Visualisation & paramétrage

Cette modélisation permet de visualiser et de modifier la forme à façon.

Mon image de test

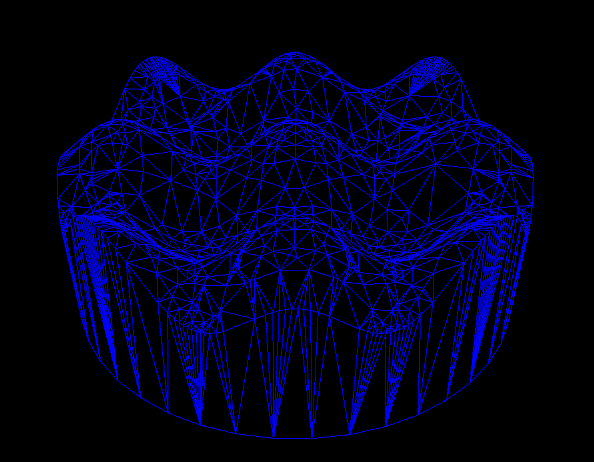

Un maillage représentant le solide
Mon image de test

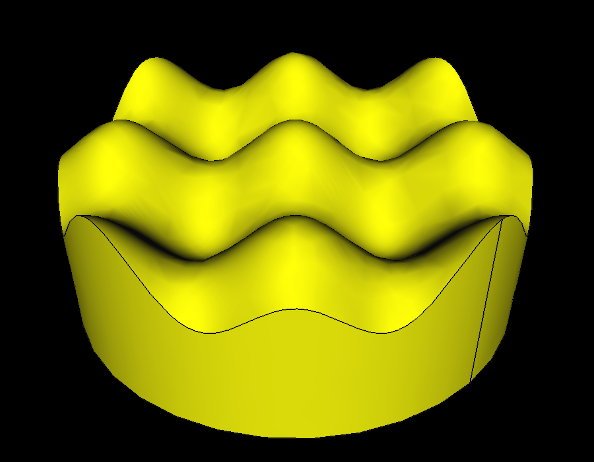

Une visualisation du solide avec une couleur
Mon image de test

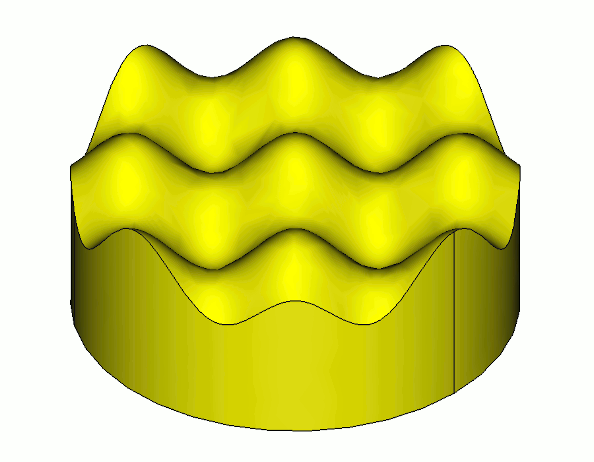

Une animation du solide en mouvement

Programmation de l'usinage d'une empreinte

Une fois la forme souhaitée modélisée, une empreinte devra être réalisée, qui servira à faire le moule. Ici, l'empreinte sera usinée. A partir de la modélisation, des trajectoires sont générées pour une machine d'usinage à commande numérique.

Mon image de test

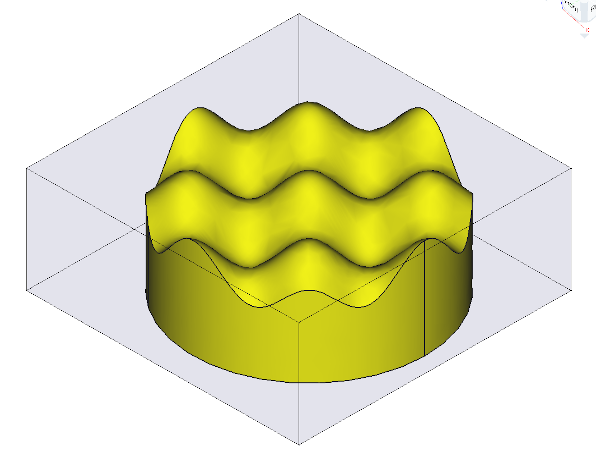

Le solide représenté à l'intérieur d'un brut
Mon image de test

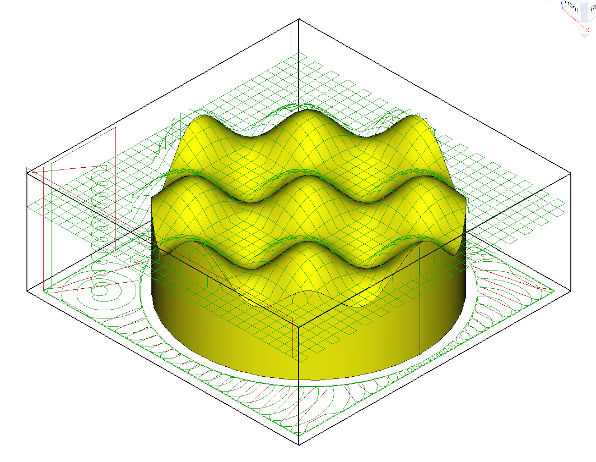

Des trajectoires d'outil pour l'enlèvement de matière
Mon image de test

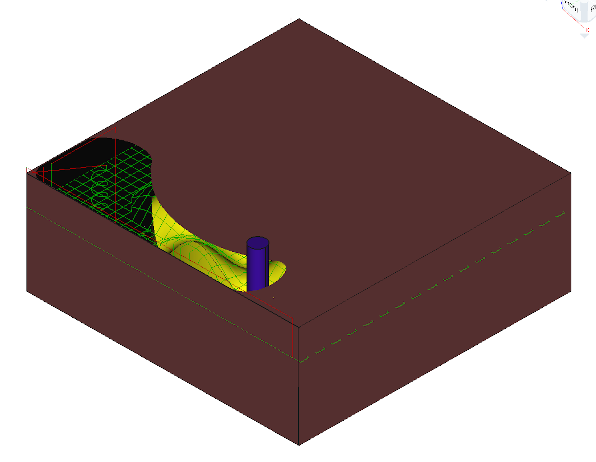

Une simulation de l'enlèvement de matière

Usinage de l'empreinte

L'empreinte est ensuite usinée dans un matériau adapté à la fois à l'usingae, et à la fabrication du moule (il faudra l'en retirer).

Mon image de test

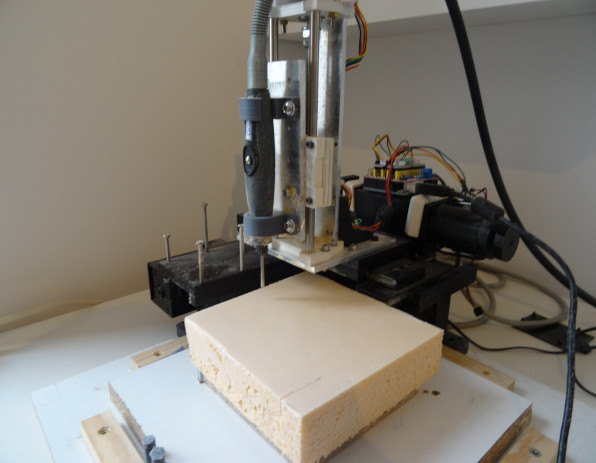

Une machine à commande numérique et un brut
Mon image de test

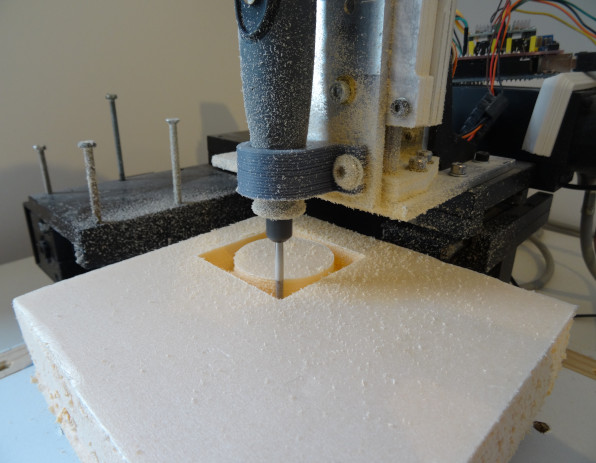

L'usinage en cours: ébauche
Mon image de test

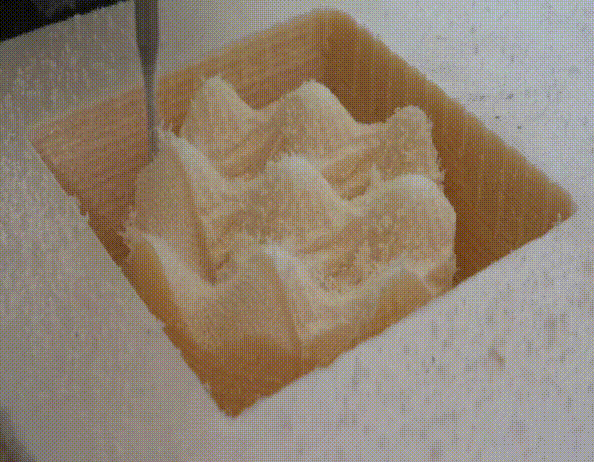

L'usinage en cours: finition

Fabrication du moule

Du plâtre est coulé autour de l'empreinte. Une fois le plâtre sec, l'empreinte est retirée.

Mon image de test

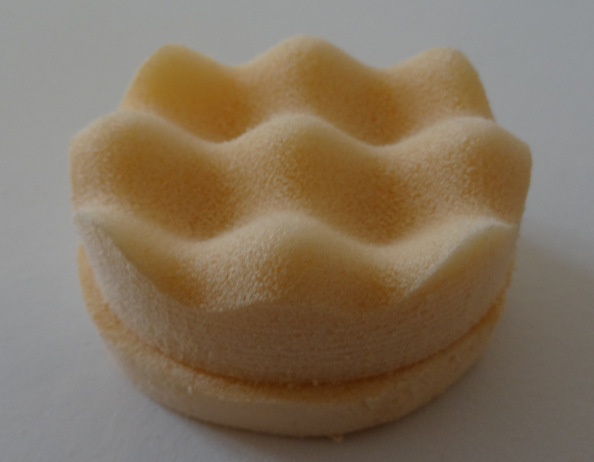

L'empreinte permettant de réaliser le moule
Mon image de test

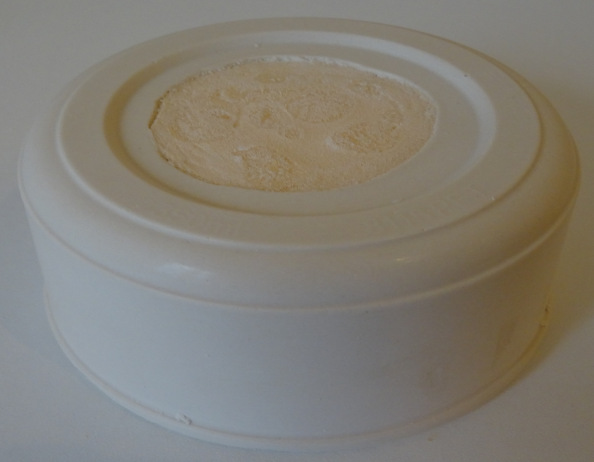

Le moule avant le retrait de l'empreinte
Mon image de test

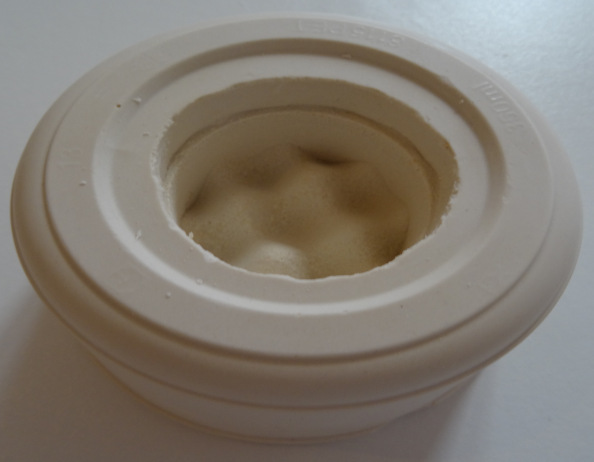

Le moule après le retrait de l'empreinte

Des traitements du moule peuvent ensuite être réalisés si besoin, puis le matériau final de la pièce à réaliser peut alors être coulé dans le moule.
